Ống gió chống cháy EI90

Ống gió EI là sản phẩm ống gió bình thường làm bằng tôn mạ kẽm nhưng được bọc bởi các vật liệu, chất liệu, sơn chống cháy hay cách nhiệt.
Mà sản phẩm này khi cháy ở nhiệt độ cao vẫn giữ được độ toàn vẹn mà không bị nứt gãy, rơi, đổ ngã và ống gió này vẫn giữ được tính ổn định kết cấu chính của vật liệu không bị phá hoại bởi tác dụng nhiệt.

Thông tin sản phẩm

Vật liệu :Tole mạ kẽm hoa sen
Độ dày tole :Từ 0.75 – 1.95mm ( Theo yêu cầu )
Kích thước : Theo yêu cầu
Thương hiệu:Quốc Bảo
Bảo hành :12 tháng.
Giá :Gửi yêu cầu báo giá để được giá tốt
Gọi tư vấn yêu cầu báo giá

ỐNG GIÓ EI – KẾT CẤU THẠCH CAO

Thạch Cao – Knauf Fire Shield

Là tấm thạch cao chống cháy – là tấm thạch cao có lõi được tạo bởi hỗn hợp bột thạch cao, sợi thủy tinh và chất phụ gia chống cháy, mặt trước của tấm được phủ lớp giấy màu hồng có khả năng chống cháy và cách âm.
Tiêu chuẩn: TCVN8256:2009 và ASTM C1396
  • Khả năng chống cháy cao
  • Khả năng cách âm tốt
kha nang chong chay cua thach cao - Ống gió chống cháy EI90
Khả năng chống cháy của thạch cao
Một sản phẩm ống gió chống cháy EI được kết cấu dạng thạch cao có các lớp như sau:
Lớp trong cùng là ống gió làm bằng chất liệu tôn mạ kẽm với độ dày tối thiểu là 0.8mm;
Lớp ở giữa là bông thủy tinh, độ dày và tỉ trọng thay đổi theo kết cấu của từng đơn vị gia công;
Lớp ngoài cùng là tấm thạch cao với độ dày đa dạng, tùy theo theo từng giới hạn chịu lửa mà công trình yêu cầu.

ket cau ong gio chong chay - Ống gió chống cháy EI90

Cấu tạo của ống gió EI

Hệ thống ống gió chống cháy BKVN tiêu chuẩn EI đã trải qua quá trình thí nghiệm nghiêm ngặt đảm bảo kết cấu không bị hư hại ( Cấp E) và Cách nhiệt (Cấp I) từ 30 phút đến 120 phút)

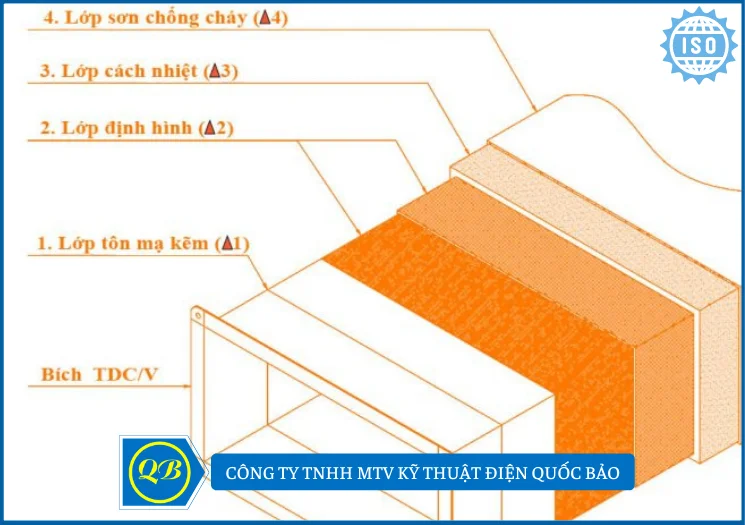

cau tao ong gio chong chay ei - Ống gió chống cháy EI90
Cấu tạo của ống gió chống cháy EI
Ống gió đảm bảo khả năng chịu lửa như sau:
Tính toàn vẹn ( E ) : 120 phút
Tính cách nhiệt ( I ) : 120 phút
Nghĩa là ống gió EI120 này có thể chịu đựng nhiệt lượng cao trong vòng 45 phút, trên 45 phút tính toàn vẹn và tính cách nhiệt sẽ giảm dần.
EI120: Sản phẩm này có thể chịu đựng nhiệt lượng cao trong vòng 120 phút, trên 120 phút tính toàn vẹn và tính cách nhiệt sẽ giảm dần. (Đối với các đường ống và kênh dẫn khói nằm bên ngoài phạm vi của khoang cháy mà hệ thống đó phục vụ; khi đó tại các vị trí đường ống và kênh khói đi xuyên qua tường, sàn ngăn cháy của khoang cháy không được lắp các van ngăn cháy loại thường mở.)

Ống bích TDC/V

Lớp tôn mạ kẽm (∆1)
Dày tối thiểu >= 0,75mm
Lớp định hình (∆2)
Là lớp sơn lót tạo độ nhám tăng khả năng bám dính, liên kết giữa các lớp vật liệu với bề mặt tôn. Tùy từng kích thước ống gió có thể sử dụng thêm lớp lưới thép ngoài lớp sơn lót một cách phù hợp
Lớp cách nhiệt (∆3)
Lớp chống cháy cách nhiệt trung gian
Lớp sơn chống cháy (∆4)
Lớp sơn chống cháy là lớp ngoài cùng

Ưu điểm ống gió chống cháy kết cấu thạch cao

Ống gió chống cháy EI kết cấu thạch cao là một trong những loại ống gió chống cháy được sử dụng phổ biến nhất trong các công trình hiện nay. Lý do khiến loại ống gió này được các nhà thầu, doanh nghiệp ưa chuộng là nhờ những ưu điểm nổi bật như sau:
Giới hạn chịu lửa đa dạng, đáp ứng mọi yêu cầu của các công trình từ EI30, EI45, EI60, EI90, EI120…
Trước khi sản xuất hàng loạt thì ống gió chống cháy EI kết cấu thạch cao sẽ được đốt kiểm định theo tiêu chuẩn EI và được cấp giấy chứng nhận bởi các đơn vị có chức năng.
san xuat ong gio chong chay ei30 1 - Ống gió chống cháy EI90
sản xuất ống gió chống cháy
Loại ống gió chống cháy EI này có khả năng chống cháy và cách nhiệt tốt, ngoài ra còn chống được ăn mòn, ngăn chặn tình trạng bị oxi hoá.
Ống gió chống cháy EI kết cấu thạch cao còn có khả năng nén tương đối.
Hệ thống vật liệu để sản xuất rất dễ tìm và sẵn có trên thị trường. Từ đó góp phần hỗ trợ quá trình sản xuất trở nên đơn giản và nhanh chóng hơn.
thi cong lap dat ong gio chong chay 5 - Ống gió chống cháy EI90
thi công lắp đặt ống gió chống cháy
Bên ngoài ống gió có phủ một lớp màu hồng cánh sen bắt mắt, giúp tăng tính thẩm mỹ cho công trình. Tuy nhiên có thể sơn hoàn thiện màu sắc khác theo yêu cầu để phù hợp hơn vs thiết kế và thẩm mỹ của công trình.
thi cong lap dat ong gio chong chay 6 - Ống gió chống cháy EI90
thi công lắp đặt ống gió chống cháy
Quá trình sản xuất và sử dụng loại ống gió này không hề gây độc hại và rất an toàn với môi trường.
Đặc biệt, so với các loại khác, ống gió chống cháy từ thạch cao có giá thành mềm hơn.

Nhược điểm ống gió chống cháy EI kết cấu thạch cao

Bên cạnh như ưu điểm đã kể trên, ống gió chống cháy EI từ thạch cao còn tồn tại một số nhược điểm cần khắc phục như:
Vật liệu từ thạch cao không có khả năng chống thấm, chống nước nên không sử dụng được ngoài trời, dẫn đến tình trạng không đồng nhất được cấu kiện phía bên trong và bên ngoài khoang cháy.
Bề mặt từ thạch cao dễ bị xước và bẩn trong quá trình gia công và lắp đặt ống gió chống cháy.
Tấm thạch cao có khối lượng tương đối nặng nên tải trọng cấu kiện bị tăng lên đáng kể.
thi cong lap dat ong gio chong chay 1 - Ống gió chống cháy EI90
Hình ảnh thi công ống gió thạch cao
